恒久的な接続にはボルトとナットをどのように使用する必要がありますか?

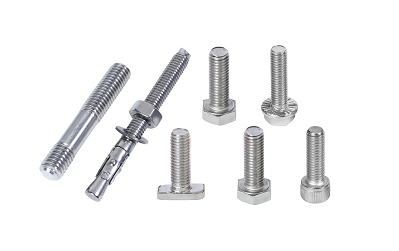

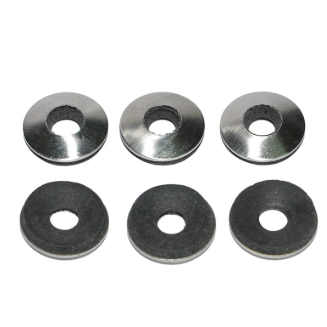

Jiaxing Aoke はあらゆる製品を製造しています。ボルト, ナッツ、そしてさまざまなワッシャー。電気配線、機器取付、鉄金具取付などのあらゆる組立仕様に対応できる平座金、ばね座金、ロック座金、角座金を取り揃えております。お客様のニーズに合わせて、溶融亜鉛メッキ、ステンレス鋼、高強度部品をさまざまな材質で製造しています。ねじ部は精密加工されており、締め付け時のねじ山のなじみやねじれを防ぎます。建設仕様に応じた完全なセットを提供できるため、個々のコンポーネントを購入して調整する手間が省けます。（以下の画像は当社製品の一部を示しています）

標準ボルトを永久接続に使用する場合、次の要件を満たす必要があります。

1. 一般的なボルト接続の場合、座面面積を増やすために、ボルト頭とナットの両方の下に平ワッシャーを配置する必要があります。

2. 平座金はボルト頭側とナット側の両方に入れてください。一般に、平ワッシャーはボルト頭側に 2 枚まで、平ワッシャーはナット側に 1 枚までにしてください。

3. 緩み止めボルト及びアンカーボルトには、緩み止め装置付ナット又はばね座金を使用してください。スプリングワッシャーは必ずナット側に入れてください。

4. 動的荷重がかかるボルト接続または重要な場所では、設計要件に従ってばね座金を取り付ける必要があります。スプリングワッシャーは必ずナット側に配置してください。

5. ベベルジョイントを使用して I ビームまたはチャネルセクションを接続する場合は、ナットとボルトの頭の座面がシャンクに対して垂直になるようにベベルワッシャーを使用する必要があります。

ボルト取り付け位置の要件

電気接続

屋外の一次配線接続には溶融亜鉛メッキボルトを使用する必要があります。ボルトには平座金とばね座金を取り付ける必要があります。締付け後はボルトが2～3山突出します。

各ボルトは、2 つの平ワッシャー、1 つのスプリングワッシャー、および 1 つのナットと組み合わせる必要があります。

取り付けの際は、ボルトの頭側に平座金を 1 枚、ナット側に平座金とばね座金を 1 枚ずつ配置し、ばね座金がナットに当たるようにしてください。

電気機器の取り付け

溝付きボルト付きチャンネル鋼を使用して、変圧器または配電ボックスのベースを鉄製の継手に固定する場合、各ボルトをナット 1 つ、溝付きワッシャー 1 つ、平ワッシャー 1 つと組み合わせる必要があります。

チャンネル鋼を平ボルトで固定する場合、各ボルトには平ワッシャー 2 枚、バネワッシャー 1 枚、ナット 1 個を組み合わせる必要があります。

取り付けの際は、ボルトの頭側に平座金を 1 枚、ナット側に平座金とばね座金を 1 枚ずつ配置し、ばね座金がナットに当たるようにしてください。

遮断スイッチ、ドロップアウトヒューズ、避雷器の鉄製金具への接続は、原則として機器メーカーが提供する取付ボルトを使用してください。

固定鉄製継手

鉄製継手のボルト穴が丸い場合、各ボルトには 1 つのナットと 2 つの平ワッシャーが組み合わされます。ボルト穴に長穴が開けられている場合、各ボルトは 1 つのナットと 2 つの角ワッシャーとペアになります。取り付けの際は、ボルト頭側とナット側に平座金（または角座金）を1枚ずつ入れてください。

鉄製継手に両頭ボルトを使用する場合は、ボルトの両端にナットと平座金（または角座金）を1個ずつ取り付けてください。

チャンネル鋼や I ビームのフランジの傾斜面でのボルト締結の場合は、ナットとボルトの頭の支持面がシャンクに対して垂直になるように、可能な限りテーパー ワッシャーを使用してください。

ボルトのねじ切り要件

1. 3 次元構造の場合:

水平方向: 内側から外側へ。垂直方向:下から上へ。

2. 二次元構造の場合:

ラインに沿った方向: 両面コンポーネントの場合は内側から外側へ。片面コンポーネントの場合、電源側または均一な方向から。ラインを横切る方向: 両側、内側から外側へ。中央、左から右（受電側に向かって）または一定方向。垂直方向:下から上へ。

3. 変圧器プラットフォームの平面構造:

変圧器の高電圧端子と低電圧端子を基準点として使用し、低電圧端子から高電圧端子に向かって配線します。変圧器と電柱を基準として、変圧器側から電柱側へ（内側から外側へ）配線します。

ボルトの締め付け要件

接続ボルトは 1 本ずつ締めてください。ボルトまたはナットのねじ山が剥がれたり、レンチが滑る原因となるナットのエッジが摩耗した場合は、ボルトおよびナットを交換する必要があります。

ボルトアセンブリ

• 組み立て前に、接合する部品のボルト、ナット、ネジ穴を目視で検査してください。へこみや傷がなく、図面の仕様に準拠している必要があります。
• 組み立ての際、ボルトのネジ部を傷つけないように注意してください。
• ボルトの頭とナットの端面のワッシャーは、締結部品の表面に均一に接触する必要があります。傾けてはならず、ハンマーで叩いて 2 つの表面を強制的に接触させることは許可されません。ボルトのシャンクに曲がりや変形があってはなりません。
• 接続する部品は均一に圧縮され、しっかりとフィットし、しっかりと固定されている必要があります。
• ボルト・ナットを締める際には、適合しないレンチの使用は厳禁です。
• ボルトやネジを組み立てる際は、2～3山ピッチ以上手締めしてからレンチや電動工具を使用して本締めしてください。
• ボルトとナットを組み立てる際は、接続部分の塗装仕上げ、メッキ、およびボルトとナットの頭部を保護するように注意してください。これらは損傷してはいけません。
• ナットを締めた後、ボルトの頭がナットの端面から 2 ～ 3 ネジピッチ突き出ているはずです。ナットとワッシャーは両方とも、接続されているコンポーネントの反対側を向く必要があります。
• ボルトを締めた後、ペイントマークを付けます。マークは通常、ボルトとナットの接触点に付けられる赤い点です。色は用途に応じて異なりますが、明確に区別できる必要があります。
